Les cartouches chauffantes extensibles résolvent deux problèmes majeurs des chauffages conventionnels à haute densité, la faible durabilité et le réglage correct de l'extraction, en améliorant la précision de la température grâce à des centaines de raccords et de sorties pour tous les types de processus.
Avec les cartouches chauffantes extensibles, nous combinons pour la première fois le meilleur de la cartouche chauffante commune avec une cartouche et un réglage adaptable pour un retrait rapide et facile.
Froid HeatLa cartouche chauffante auto-expansible
Durée de vie plus longueLa cartouche extensible est une cartouche comprimée haute performance avec une qualité maximale de matériaux, ayant la particularité de pouvoir s'étendre seule, grâce à la forme de fourche tendue en un point qui permet l'expansion et la rétraction de la cartouche.
La pureté des matériaux
Les résistances Expan sont fabriquées par un processus de compactage interne de tous ses composants pour augmenter leur durée de vie. Le fil conducteur en Nickel/Chrome 80/20 est introduit dans les cavités d'un corps céramique qui le centre, obtenant ainsi l'espacement idéal pour une meilleure isolation. Le tout est recouvert d'oxyde de magnésium de haute pureté et de granulométrie contrôlée pour garantir le remplissage complet de la cartouche Expan. Ensuite, un processus de compactage et un autre de rectification de la surface sont réalisés jusqu'à obtenir la taille souhaitée. Enfin, un contrôle qualité rigoureux garantit le meilleur fonctionnement de la cartouche. Nous n'utilisons pas ces 4 types de matériaux : Tantale, Étain, Or et Tungstène.
Les installations et le système de construction unique garantissent une pureté maximale à l'intérieur, assurant une durée de vie plus longue.

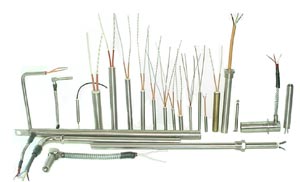

Des centaines de finitions
Le meilleur complément : les thermocouples
Les cartouches peuvent être construites avec un capteur intégré à tout endroit de la cartouche sur demande du client. Les avantages de l'intégration de capteurs sont nombreux, par exemple : prolongation considérable de la durée de vie de la cartouche, précision de la température localisée, économie d'énergie, adaptation aux endroits où un capteur conventionnel ne peut pas être installé en raison de problèmes d'espace.
Données Techniques
| Tension (V) | 120 - 130 - 240 - 380 - 400 |
| Tolérance de puissance (w)* | + 5 % - 10 % |
| Puissance | Dépend des dimensions |
| Tolérance de longueur | ± 3% maximum 20mm |
| Tolérance standard de diamètre | -0,10 à -0,15 mm |
| Courant de fuite* | <=0,5mA à 253 V. |
| Aislamiento* | >=5 MΩ à 500 V |
| Résistance haute tension* | 1500V à > 24V tension de fonctionnement |
| 500V à > 24V tension de fonctionnement | |
| Matériau du tube | Acier Inoxydable |
| Fil | NiCr 8020 |
| Température de fusion | 750º C |
*testé à température ambiante

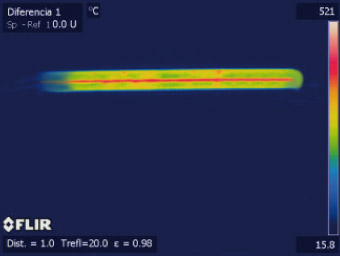

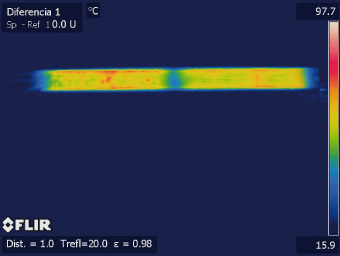

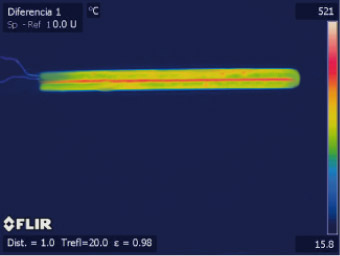

Chaleur uniforme
Les cartouches chauffantes Expan sont construites avec un seul fil chauffant en forme de ressort, qui contient plus de fil chauffant que tout autre modèle de cartouche chauffante. Cela nous permet d'obtenir une chaleur plus uniforme sur tout le périmètre, sans aucune zone froide et sans variations de température.

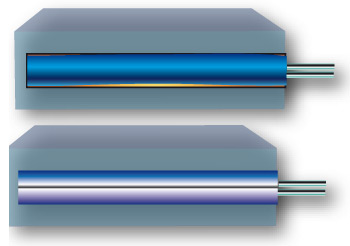

La cartouche qui s'adapte au trou

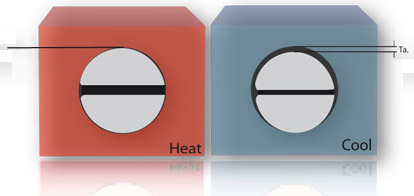

L'expansion sur tout le périmètre de la cartouche fait de la résistance Expan la meilleure solution pour les trous de plus grand diamètre, causés par l'usure, les dilatations ou réalisés avec des tolérances peu ajustées.
La tolérance de réglage de la résistance est définie par la distance entre la surface de la cartouche et la paroi du trou interne, qui doit être uniforme sur l'ensemble de son périmètre linéaire.

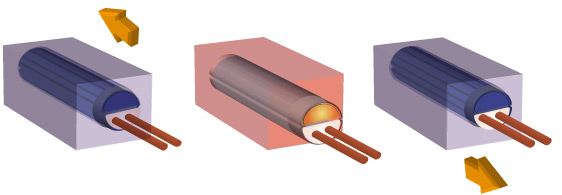

Extraction plus rapide et facile, même pour de grandes longueurs
Les résistances Expan, grâce à leur système de construction unique, permettent un retrait facile lorsque la cartouche est froide, ce qui fait gagner un temps précieux et économise un effort considérable, réduisant au minimum les temps d'arrêt des machines et les ressources humaines. Aucune pâte de réglage n'est nécessaire et il n'est pas nécessaire de percer, de détruire ou de réaliser des opérations coûteuses pour retirer la cartouche. Vous pourrez réutiliser les résistances Expan dans d'autres moules nécessitant un chauffage.
La précision dans l'expansion
Les cartouches extensibles Maxiwatt sont conçues pour offrir la plus grande gamme de tolérances parmi toutes les résistances de qualité sur le marché international.
Toutes les tailles intermédiaires en diamètre et en longueur, tensions, distribution de watts, zones froides, finitions spéciales, terminaisons, etc., peuvent être fabriquées.
| Ø | Perceuse | Ø réel | Zona fría | Longueur minimale |
Longueur maximale |
Maximale ampères selon la longueur |
|
| 3/8'' | 9,52 ±0,1 | 9,3 | 20 | 100 | 1000 | 15 | 15 |
| 10 | 10 ±0,1 | 9,8 | 20 | 100 | 1000 | 15 | 15 |
| 12 | 12 ±0,1 | 11,8 | 20 | 100 | 1500 | 25 | 25 |
| 12.5 | 12.5 ±0,1 | 12,3 | 20 | 100 | 1500 | 30 | 25 |
| 1/2'' | 12.7 ±0,1 | 12,5 | 20 | 100 | 1500 | 30 | 25 |
| 15 | 15 ±0,1 | 14,8 | 30 | 100 | 1500 | 40 | 25 |
| 5/8'' | 15,88 ±0,1 | 15,68 | 30 | 100 | 1500 | 40 | 25 |
| 16 | 16 ±0,1 | 15,8 | 30 | 100 | 1500 | 40 | 25 |
| 3/4'' | 19,05 ±0,1 | 18,85 | 30 | 100 | 1500 | 40 | 25 |
| 20 | 20 ±0,1 | 19,8 | 30 | 100 | 1500 | 40 | 25 |
| 25 | 25 ±0,1 | 24,6 | 30 | 100 | 1500 | 40 | 30 |
| 1'' | 25,4 ±0,1 | 25 | 30 | 100 | 1500 | 40 | 30 |
Durée de vie plus longue : la différence
La résistance Expan contient plus de fil chauffant (Nickel/Chrome 80/20) que les résistances bipartites ou les cartouches comprimées avec la même compression. Le principe est clé ; plus il y a de fil chauffant, plus le diamètre doit être grand pour les mêmes watts. Un diamètre plus grand réduit la fatigue et l'usure du fil chauffant, ce qui se traduit par une durée de vie plus longue.
Section d'une résistance Expan avec plus de fil chauffant par résistance.
Brevet en attente.
